照明母线

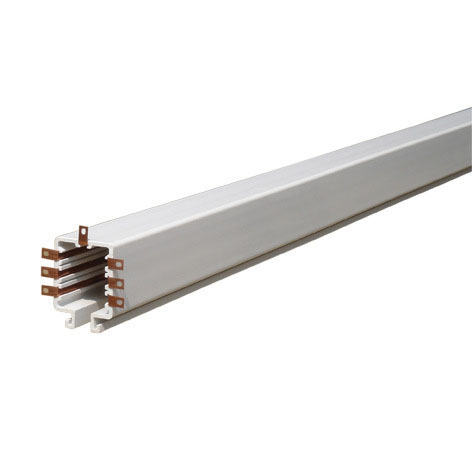

照明母线槽
FZM系列照明母线槽适用于额定电压400V以下,额定工作电流20-100A、频率50-60Hz的输配电系统。
照明母线槽介绍
YZM系列照明母线槽是我公司在吸取国外同类产品*********技术的基础上,根据我国的具体情况而自主研制成功的新产品。YZM系列照明母线槽的试制成功,是我国建筑行业照明配电系列的一项重大技术突破,给广大用户提供了一种全新的供电照明系统,具有安装快捷、安全美观、使用灵活、供电可靠等优点。
规格型号及电气特性
注:照明母线槽各相之间及相导体与接地端子之间的绝缘电阻≥40M
介电强度:照明母线槽正常使用条件下,各相导体之间,以及带电部件与外壳之间能耐受试验电压为2500V,历时1min的耐压试验,无击穿或产生闪烙现象。
适用范围
YZM系列照明母线槽主要用于照明输电系统。尤其是大型商场、超市、医院、车站、码头、机场候机室、现代化办公室、地下停车库、隧道及工业厂房等大开间场所的照明用电系统。
产品使用环境条件
1、周围空气温度不高于40℃,并且在24小时内测得的温度评价值不高于35℃,周围空气温度的下限为-25℃。
2、海拔高度:安装场所的海拔高度不超过2000米。
3、污染等级:不超过GB/T1408.1中的2级规定。
4、大气条件:空气清洁,其相对湿度在最高温对40℃时不超过50%,在温度较低时,允许有较高的相对湿度。例如20℃时为90℃,因温度变化而偶然出现的凝露要给于注意。
▲注意:YZM系列照明母线槽不能露天安装使用,不能日晒雨淋;也不能在有酸性等腐蚀性气体严重的场所使用。
结构介绍

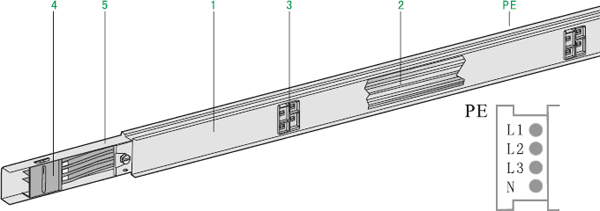

直构件(照明母线槽主体)
直构件三种规格:16A、25A、40A。YZM-16EA403、YZM-25EA403、YZM-40EA403组成照明母线的主体。用于供电、支承和供电给照明灯具和插座盒。内置4芯绝缘线排。标准长度1M、2M、3M,也可以按用户要求制作非标长度。
照明母线槽主体:
1、直构件外壳,由热镀锌钢板一次拉制成型,成为照明母线槽骨架载体,外壳兼具接地保护导体PE线功能。
2、四根铜导体的扁平电缆排。
3、节距一米的支路连接插座(标准型)非标按用户要求。
4、连接插座,确保母线槽内导体的同时自动连接。触头为弹簧片夹式,避免了对塑料件的应力作用。
5、直构件左端头,机械锁紧和夹持装置,可保证两个构件组装的刚性。两个直构件可快捷的组装。保护导体(外壳)的电气连续性是自动保证的。拧紧一只锁紧螺钉,就可以完成组装工序。所有的绝缘材料和塑料配件阻燃性和绝缘性良好。

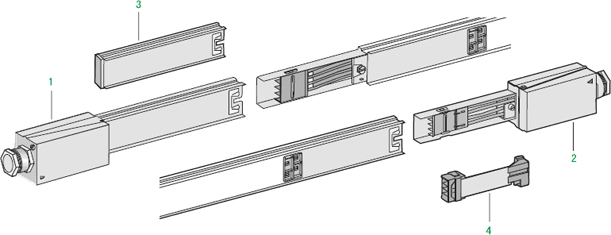

电源盒和末端封套
左电源盒用于电缆给照明母线槽供电;右电源盒用于照明母线槽输电给其它线路,也可从右边电缆供电给照明母线槽。两种电源盒均在直构件的端头,由弹簧栓锁紧装配,均带有10mm2电线的接线端子和密封盖。
1、左电源盒:YZM-40AA4(40A) 2、右电源盒:YZM-40SL4(40A) 3、左末端套:YZM-40FA2 4、右末端套:YZM-40FL2
结构性能
1、外壳为挤压成型,采用卡轨式铝合金型材组成,具有体积小、重量轻、强度大,外观美观、耐用等优点,适用于各种场所的日光灯、汞灯及其它照明器材的供配电用,也可应用于大跨距现场安装施工。
2、可配置成三相四线制、三相五线制等。
3、采用标准配置的两孔、三孔等多孔插头馈电,引线安全、方便。
结构特点
1、照明型母线槽外壳采用轨道式铝合金型材,装配简单快捷,外形美观。
2、所有电流等级母线槽采用同一规格外壳,连接处采用标准连接端子,通用性好。
3、利用绝缘件支承并隔开绝缘导线,用电安全可靠。
4、采用通用的两孔、三孔插座,引出分支电源方便、快捷。
5、插座设置有利于三相负载均衡。
6、提供各种现场安装方式,用户可根据需要灵活使用。

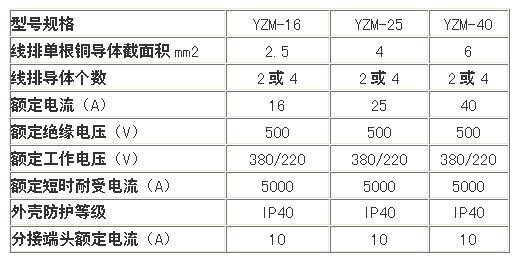

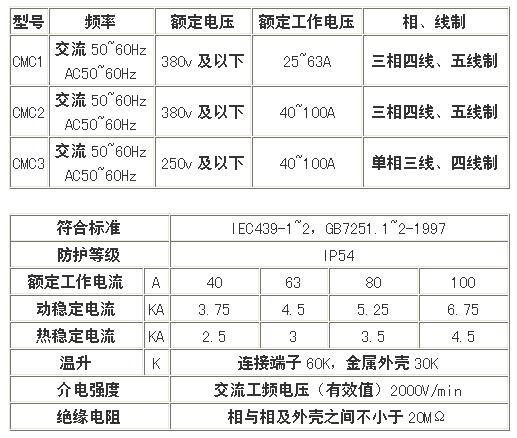

技术参数
